Tụ Bù Là Gì? Tổng Quan Về Tác Dụng Và Ứng Dụng Của Tụ Bù Trong Hệ Thống Điện

27/06/2025 11:56 AM 115 Lượt xem

Tụ bù (tụ điện bù công suất phản kháng) là thiết bị thiết yếu giúp nâng cao hiệu quả sử dụng điện trong các hệ thống điện công nghiệp và dân dụng. Bài viết này Goppo sẽ giúp bạn hiểu rõ tụ bù là gì, nguyên lý hoạt động, cấu tạo, lợi ích kinh tế và các ứng dụng thực tế phổ biến nhất hiện nay.

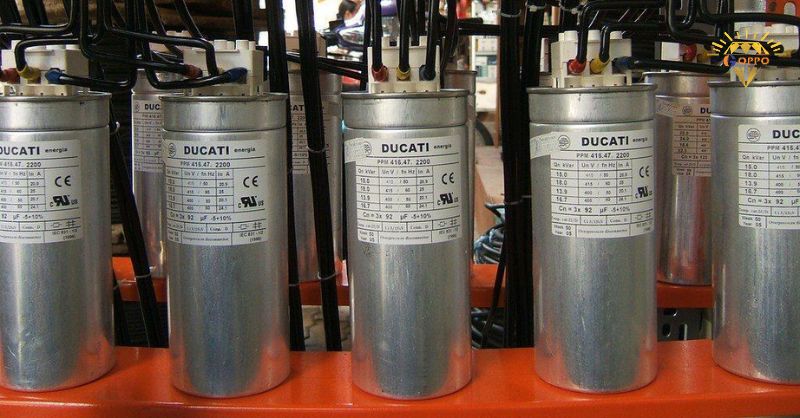

Tụ bù (tụ điện bù công suất phản kháng)

Tụ Bù Là Gì?

Định nghĩa và cấu tạo của tụ bù

Tụ bù là thiết bị dùng để bù công suất phản kháng, từ đó cải thiện hệ số công suất (cosφ) trong hệ thống điện. Cấu tạo cơ bản gồm:

Lõi tụ điện: chứa vật liệu cách điện như giấy tẩm dầu hoặc polypropylene.
Vỏ tụ: bằng nhôm hoặc nhựa cách điện, chịu nhiệt và chống ăn mòn.
Các phụ kiện: như cầu chì, dây nối, đầu cực và cơ cấu gá lắp.

Nguyên lý hoạt động của tụ bù

Tụ bù tạo ra dòng điện có pha ngược với dòng phản kháng từ tải cảm như động cơ, máy biến áp. Khi lắp tụ bù vào hệ thống:

Sự lệch pha giữa dòng điện và điện áp được giảm.
Hệ số công suất tăng lên gần giá trị lý tưởng.
Hệ thống vận hành hiệu quả và ổn định hơn.

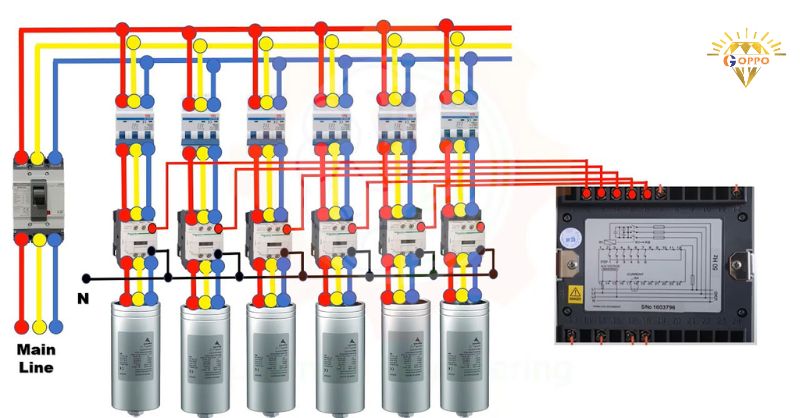

Nguyên lí hoạt động tụ bù

►Xem thêm: Chỉ số PF là gì?

Vai trò của tụ bù trong hệ thống điện

Giảm tải cho hệ thống điện: làm giảm dòng điện tổng.
Tiết kiệm chi phí điện năng: hạn chế tiền phạt cosφ thấp từ nhà cung cấp.
Tăng tuổi thọ thiết bị: giúp thiết bị điện hoạt động trong điều kiện lý tưởng hơn.
Ổn định điện áp: hạn chế hiện tượng sụt áp ở cuối đường dây.

Phân Loại Tụ Bù Điện

Tụ bù tĩnh

Là loại tụ có công suất bù cố định, phù hợp cho tải không thay đổi nhiều. Cấu tạo đơn giản, chi phí đầu tư thấp, dễ lắp đặt.

Tụ bù động

Là hệ thống tụ điều khiển tự động bằng bộ điều khiển cosφ, có khả năng đóng ngắt từng cấp tụ theo nhu cầu tải. Hiệu quả cao trong môi trường tải biến thiên.

Tụ bù theo công suất

Tụ bù nhỏ: sử dụng trong dân dụng hoặc thiết bị nhỏ.
Tụ bù trung bình: cho các nhà xưởng, xí nghiệp vừa.
Tụ bù lớn: ứng dụng trong hệ thống điện công nghiệp hoặc lưới phân phối.

Tác Dụng Chính Của Tụ Bù

Cải thiện hệ số công suất cosφ

Tụ bù nâng cosφ từ mức thấp (0.7–0.8) lên mức tiêu chuẩn (≥0.95), giúp tối ưu hoá hiệu quả sử dụng điện.

Giảm tổn thất điện năng

Việc giảm dòng điện truyền tải giúp hạn chế tổn hao điện năng trên đường dây và máy biến áp, tiết kiệm điện năng tiêu thụ.

Ổn định điện áp hệ thống

Tụ bù cải thiện điện áp ở cuối đường dây, đặc biệt trong các hệ thống có tải lớn hoặc nằm xa nguồn.

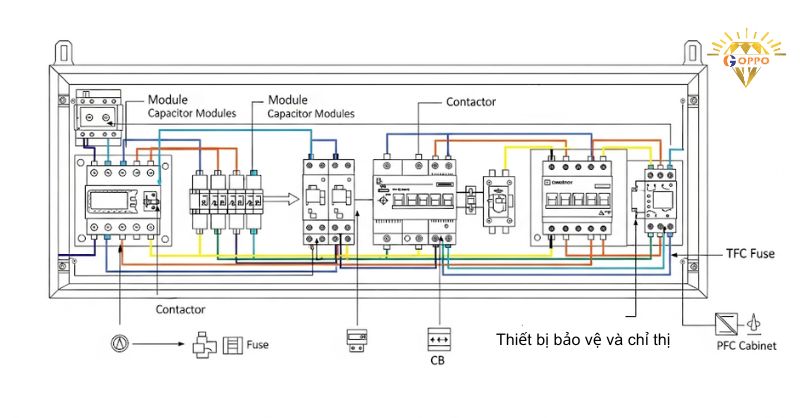

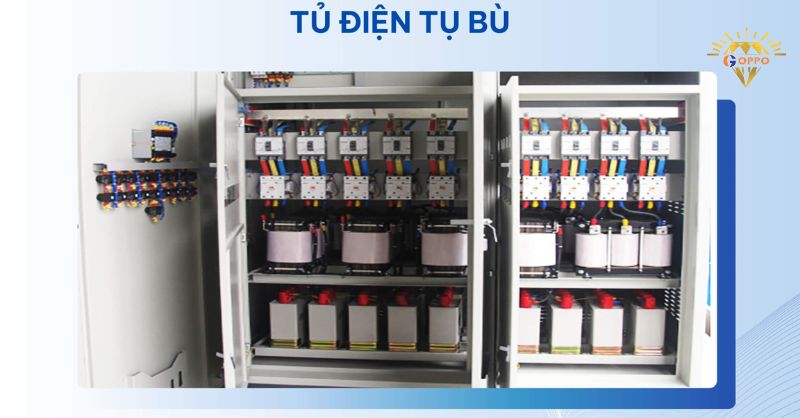

Cấu Tạo Của Tủ Tụ Bù

Các thành phần chính trong tủ tụ bù

Module tụ: các tụ điện ghép nối để tạo công suất bù cần thiết.
Contactor (khởi động từ): đóng/ngắt tụ theo điều khiển.
Thiết bị bảo vệ và chỉ thị: như cầu chì, CB, đèn báo...

Hệ thống điều khiển tự động

Bộ điều khiển cosφ có khả năng:

Đo lường điện áp, dòng điện, công suất phản kháng.
Tự động đóng/mở các cấp tụ để duy trì hệ số công suất mục tiêu.

Thiết bị bảo vệ và đo lường

Rơ-le bảo vệ quá áp/quá dòng
Aptomat, cầu chì bảo vệ ngắn mạch
Thiết bị đo lường cosφ, dòng, áp

Ứng Dụng Của Tụ Bù Trong Thực Tế

Trong công nghiệp

Tụ bù thường được lắp tại trạm biến áp, đầu cực động cơ hoặc tủ phân phối tổng để tiết kiệm chi phí và giảm phạt tiền điện.

Trong hệ thống điện dân dụng

Những hệ thống có nhiều thiết bị cảm như thang máy, máy lạnh trung tâm cũng nên lắp tụ bù để cải thiện chất lượng điện năng.

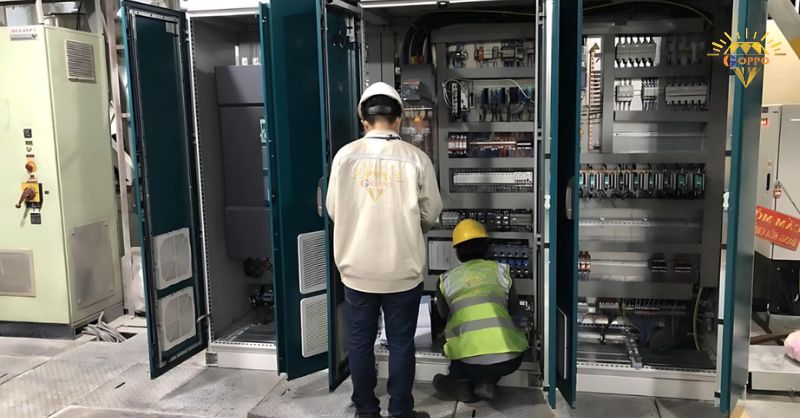

Trong hệ thống điện dân dụng

Trong lưới điện phân phối

Tụ bù được lắp đặt trên các nhánh hoặc nút mạng để giữ ổn định điện áp và giảm công suất truyền tải không cần thiết.

Quy Trình Lắp Đặt Tụ Bù

Khảo sát và tính toán công suất

Đo thực tế hệ số công suất hiện tại.
Xác định lượng công suất phản kháng cần bù.
Lựa chọn loại tụ và hệ điều khiển phù hợp.

Vị trí lắp đặt phù hợp

Gần tải tiêu thụ chính hoặc tại trung tâm tải.
Tránh môi trường ẩm, nhiệt độ cao, bụi bẩn.

Kiểm tra và vận hành thử

Kiểm tra đấu nối, cách điện, tiếp đất.
Vận hành không tải, sau đó có tải.
Theo dõi các thông số cosφ, dòng điện, áp.

Bảo Trì Và Bảo Dưỡng Tụ Bù

Lịch trình bảo dưỡng định kỳ

Hàng tháng: kiểm tra hoạt động hệ thống.
6 tháng: vệ sinh tủ, kiểm tra tụ và contactor.
1 năm: đo điện trở cách điện, kiểm tra tiếp điểm.

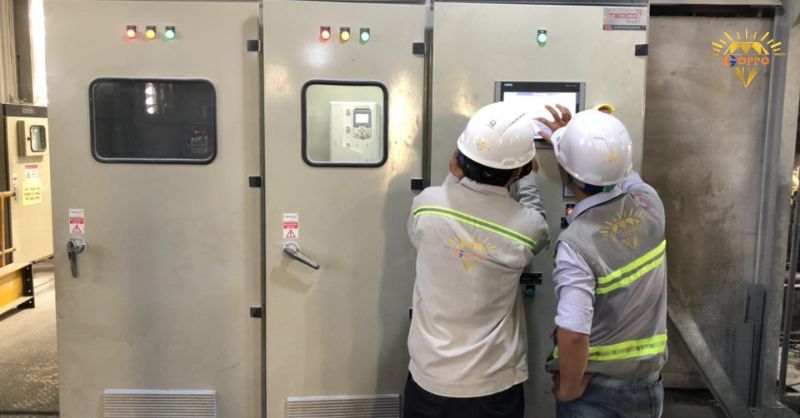

Lịch trình bảo dưỡng định kỳ tụ bù

Các hư hỏng thường gặp

Hư hỏng tụ do quá nhiệt hoặc già hóa.
Cháy tiếp điểm contactor.
Sai số trong điều khiển cosφ.

Cách khắc phục sự cố

Thay thế tụ hỏng, điều chỉnh contactor.
Sửa chữa hoặc thay bộ điều khiển lỗi.
Vệ sinh tủ và cải thiện điều kiện môi trường.

Chi Phí Và Hiệu Quả Kinh Tế

Chi phí đầu tư ban đầu

Tụ bù dân dụng: vài triệu đồng.
Tủ tụ bù công nghiệp: từ vài chục đến vài trăm triệu.

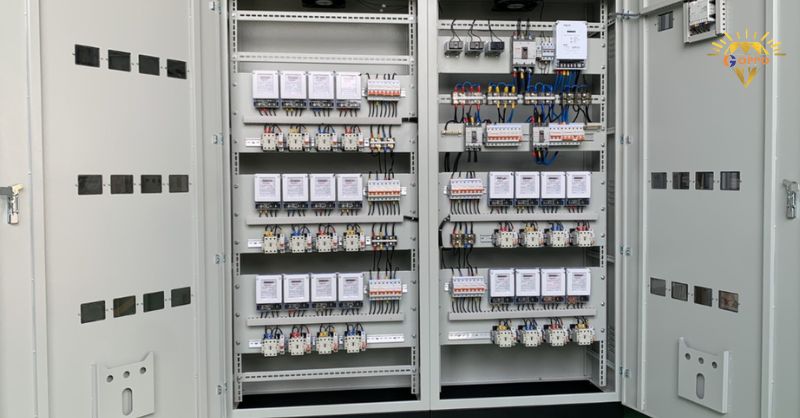

Chi phí đầu tư tụ bù ban đầu

Thời gian hoàn vốn

Từ 6–24 tháng tùy theo quy mô và mức độ tiết kiệm được.

Lợi ích kinh tế lâu dài

Tiết kiệm điện năng hằng tháng.
Giảm thiểu rủi ro phạt công suất phản kháng.
Kéo dài tuổi thọ thiết bị điện trong hệ thống

Quý khách có thể tham khảo phương tiết kiệm điện bằng sản phẩm đèn năng lượng mặt trời bên dưới:

Các Lưu Ý Khi Sử Dụng Tụ Bù

Yêu cầu về an toàn điện

Luôn đấu nối đúng sơ đồ kỹ thuật.
Đảm bảo tiếp đất tốt.
Không vận hành nếu hệ thống có hư hỏng.

Những sai lầm cần tránh

Lắp sai công suất tụ.
Không bảo trì định kỳ.
Sử dụng tụ không đạt tiêu chuẩn kỹ thuật.

Tiêu chuẩn kỹ thuật cần đạt

Tuân theo TCVN, IEC về tụ điện, bảo vệ, điều khiển.
Đảm bảo cấp bảo vệ IP phù hợp với môi trường lắp đặt.

Câu Hỏi Thường Gặp Về Tụ Bù

Khi nào cần lắp đặt tụ bù cho hệ thống điện?
Khi hệ thống có nhiều tải cảm kháng như động cơ, máy biến áp và hệ số công suất thường xuyên thấp hơn 0.95.

Chi phí lắp đặt tụ bù khoảng bao nhiêu?
Tùy quy mô, chi phí có thể dao động từ vài triệu đến hàng trăm triệu đồng.

Tuổi thọ trung bình của tụ bù là bao lâu?
Từ 10 đến 20 năm nếu vận hành và bảo trì đúng cách.

Có cần bảo trì tụ bù định kỳ không?
Cần thiết. Bảo trì giúp kéo dài tuổi thọ và duy trì hiệu suất hệ thống.

Tụ bù có thể tự động hoạt động không?
Có. Hệ thống tụ bù động dùng bộ điều khiển tự động để duy trì hệ số cosφ tối ưu.
